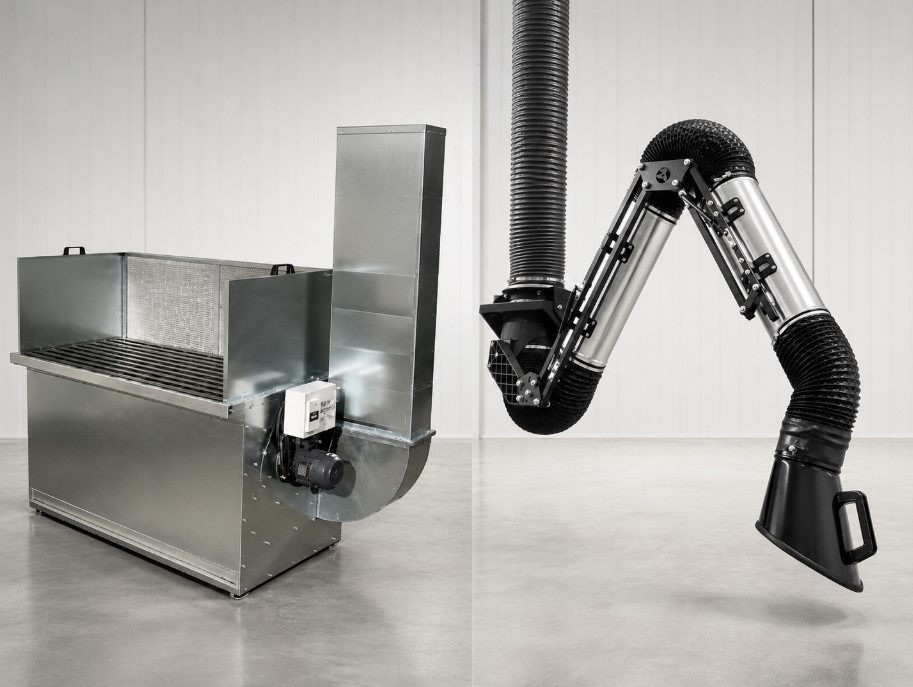

זרוע יניקה או שולחן ריתוך שואב – מה מתאים יותר לעמדת העבודה?

בתהליכי ריתוך, השחזה, ליטוש וחיתוך נוצרים עשן, אבק, שבבים וחלקיקים שצריך ללכוד קרוב ככל האפשר למקור הפליטה. שתי אפשרויות נפוצות הן זרוע יניקה ושולחן ריתוך שואב. שתיהן מיועדות לשאיבה מקומית, אבל הן לא מחליפות זו את זו בכל מצב.

הבחירה בין השתיים תלויה בעיקר בסוג ואופי העבודה, סוג המזהם, מיקום מקור הפליטה, גודל החלקיקים, תדירות השימוש, כיוון תנועת העשן או האבק, והאם העבודה מתבצעת על משטח קבוע או בתנועה במרחב.

במקרים שבהם אזור היניקה מצומצם, מקור הפליטה משתנה, העבודה מתבצעת על חלקים גדולים או נדרשת גמישות גבוהה ומדובר בעיקר בעשן או באבק קל  לרוב תתאים זרוע יניקה.

כאשר ניתן לבצע את העבודה על שולחן עבודה קבוע, והעשן, גיצים, שבבים, אבק נוצרים מעל משטח העבודה, לרוב יתאים שולחן ריתוך שואב.

השוואה מהירה בין זרוע יניקה לשולחן ריתוך שואב

פרמטר	זרוע יניקה	שולחן ריתוך שואב
מיקום מקור הפליטה	משתנה או נקודתי	על גבי משטח העבודה
גמישות בעבודה	גבוהה מאוד	בינונית, תלויה בגודל השולחן או החלקים
התאמה לחלקים גדולים	טובה, במיוחד סביב חלקים שלא נכנסים לשולחן	מוגבלת לפי מידות משטח העבודה
יעילות יניקה	יעיל ברדיוס של 30 ס"מ	יעיל מאד על פני כל שטח השולחן
התאמה לעבודה חוזרת	טובה, אם המפעיל מציב נכון את הזרוע	טובה מאוד לעמדות קבועות
לכידת אבק כבד	פחות אידאלית אם האבק נופל מטה	טובה במיוחד ביניקה תחתית
לכידת עשן ריתוך	יעילה מאד כאשר הכונס קרוב לנקודת הריתוך	יעילה כאשר העשן נוצר מעל משטח השאיבה
תלות במפעיל	גבוהה, צריך למקם את הזרוע נכון	נמוכה יותר, השאיבה מובנית בעמדה
שטח רצפה	חסכונית יחסית	דורשת מקום לעמדת שולחן
תחזוקה	תלויה במערכת הסינון המחוברת	תלויה במסננים, מגירות איסוף ומפוח
שימוש אופייני	ריתוך, הלחמה, ליטוש נקודתי, אבק קל,  חיתוך, מעבדות	ריתוך, השחזה, ליטוש, חיתוך ועיבוד חלקים על שולחן

מתי עדיף לבחור זרוע יניקה?

זרוע יניקה מתאימה כאשר צריך לקרב את פתח השאיבה ישירות לנקודת היווצרות העשן, הגזים או האבק. היתרון המרכזי שלה הוא גמישות: ניתן להזיז אותה לפי מיקום העבודה, גובה החלק, כיוון הריתוך או אזור החיתוך.

זרוע יניקה תתאים במיוחד במקרים הבאים:

• העבודה מתבצעת על חלקים גדולים שלא מונחים על שולחן קבוע.
• מקור הפליטה משתנה לאורך העבודה.
• יש כמה נקודות עבודה באותו אזור.
• נדרש פתרון יניקה נקודתי מעל, לצד או מאחורי החלק.
• קיימת כבר עמדת עבודה, ואין צורך להחליף אותה בשולחן ייעודי.
• התהליך כולל עשן ריתוך, אדים, גזים או אבק מרחף.
• נדרש פתרון גמיש לעמדות ריתוך MIG, TIG, CO2, אלקטרודה או חיתוך פלזמה.

החיסרון העיקרי של זרוע יניקה הוא שהיא תלויה במיקום נכון. אם הכונס רחוק מדי ממקור הפליטה, או אם המפעיל לא מזיז את הזרוע בהתאם להתקדמות העבודה, יעילות הלכידה יורדת. לכן בעמדות שבהן העבודה חוזרת על עצמה באותו מיקום, שולחן שואב יכול להיות פתרון יציב יותר.

מתי עדיף לבחור שולחן ריתוך שואב?

שולחן ריתוך שואב מתאים כאשר העבודה מתבצעת על גבי משטח קבוע, והעשן, האבק או החלקיקים נוצרים באזור השולחן. השאיבה יכולה להתבצע דרך משטח מחורר, חריצי יניקה, דופן אחורית או דפנות צד, בהתאם לדגם וליישום.

שולחן ריתוך שואב יתאים במיוחד במקרים הבאים:

• העבודה מתבצעת בעמדת ריתוך קבועה.
• מבצעים גם השחזה, ליטוש, חיתוך או ניקוי חלקים.
• נוצר אבק כבד או שבבים שנוטים לרדת אל משטח העבודה.
• רוצים להפחית תלות במיקום ידני של זרוע יניקה.
• יש צורך במגירות איסוף לחלקיקים גסים.
• נדרש פתרון מובנה עם מפוח, מסננים וניקוי מסננים.
• החלקים בגודל שמתאים למידות משטח העבודה.
• העבודה חוזרת על עצמה לאורך זמן באותה עמדה.

היתרון המרכזי של שולחן ריתוך שואב הוא שהוא הופך את עמדת העבודה עצמה לנקודת יניקה. זה מתאים במיוחד לעבודות שבהן המזהמים נוצרים קרוב למשטח: השחזה, ליטוש, חיתוך ידני, ריתוך חלקים קטנים ובינוניים, ניקוי שבבים ועיבוד מתכת.

החיסרון הוא מגבלת גודל וגיאומטריה. אם עובדים על חלקים גדולים, חלקים גבוהים, קונסטרוקציות או עבודות שבהן מקור העשן נמצא רחוק ממשטח השולחן, ייתכן ששולחן שואב לבדו לא יספיק.

מתי משלבים גם זרוע יניקה וגם שולחן ריתוך שואב?

בלא מעט עמדות עבודה הפתרון הנכון הוא שילוב. שולחן ריתוך שואב מטפל באבק, חלקיקים ועשן שנוצרים קרוב למשטח, בעוד זרוע יניקה משלימה לכידה של עשן או אדים שמתרוממים מעל החלק, נוצרים בצדדים או משתנים לפי כיוון העבודה.

שילוב כזה מתאים במיוחד כאשר:

• מבצעים גם ריתוך וגם השחזה באותה עמדה.
• יש חלקים בגבהים משתנים.
• חלק מהפליטה עולה למעלה וחלק מהאבק יורד למשטח.
• עובדים עם חלקים שחוסמים חלק ממשטח היניקה.
• נדרש כיסוי טוב יותר סביב החלק.
• יש כמה תהליכים באותה עמדה: ריתוך, ליטוש, חיתוך וניקוי.

לדוגמה, בעמדת ריתוך שבה מבצעים גם השחזה לאחר הריתוך, שולחן שואב יכול לקלוט אבק וחלקיקים כבדים דרך המשטח, וזרוע יניקה יכולה לשאוב עשן ריתוך שנוצר מעל נקודת העבודה. זה פתרון יעיל יותר מאשר להסתמך על שיטה אחת בלבד.

איך מחליטים בפועל?

הדרך הפשוטה היא לא להתחיל מהמוצר, אלא מהתהליך. לפני שבוחרים זרוע יניקה או שולחן ריתוך שואב, כדאי לבדוק את הנתונים הבאים:

1. איפה נוצר המזהם?

אם העשן או האבק נוצרים בנקודה משתנה- זרוע יניקה תתאים יותר.
אם המזהם נוצר על גבי משטח העבודה- שולחן שואב יהיה יעיל יותר.

2. האם החלק מונח על שולחן?

אם כן, אפשר לשקול שולחן יניקה או שולחן ריתוך שואב.
אם לא, או אם מדובר בחלק גדול מאוד, זרוע יניקה תספק גמישות טובה יותר.

3. האם מדובר בעשן קל או אבק כבד?

עשן ריתוך וגזים נוטים לעלות ולהתפזר, ולכן חשוב ללכוד אותם קרוב לנקודת היווצרותם.
אבק השחזה, שבבים וחלקיקים כבדים נוטים לרדת, ולכן שולחן שאיבה תחתית יכול להיות פתרון מתאים.

4. האם העבודה חוזרת על עצמה?

בעמדה קבועה עם תהליך חוזר, שולחן ריתוך שואב מפחית תלות בהתנהגות המפעיל.
בעבודה משתנה, תחזוקה, תיקונים או חלקים לא אחידים, זרוע יניקה נותנת גמישות גבוהה יותר.

5. האם יש מערכת סינון מרכזית?

אם קיימת מערכת יניקה מרכזית, ניתן לחבר אליה זרועות יניקה, שולחנות שאיבה או שילוב של שניהם. אם אין מערכת קיימת, אפשר לבחור פתרון עצמאי עם מפוח ומערכת סינון מובנית, בהתאם לספיקה, סוג המזהם ודרישות ההתקנה.

לפי תרחישי עבודה

תרחיש עבודה	פתרון מתאים יותר	הסבר
ריתוך חלקים קטנים על עמדה קבועה	שולחן ריתוך שואב / זרוע יניקה	מקור הפליטה נמצא מעל משטח העבודה
ריתוך קונסטרוקציות גדולות	זרוע יניקה	נדרשת גמישות סביב חלק שאינו נכנס לשולחן
השחזה וליטוש חלקים	שולחן שואב	אבק וחלקיקים נופלים לכיוון המשטח
ריתוך עם שינויי מיקום תכופים	זרוע יניקה	ניתן להזיז את הכונס לפי נקודת העבודה
עמדה שמשלבת ריתוך והשחזה	שילוב של שולחן וזרוע	נדרש טיפול גם בעשן וגם באבק כבד
חיתוך פלזמה ידני על שולחן	שולחן ריתוך שואב	מתאים ללכידה דרך משטח או דופן יניקה
עמדת תיקונים ואחזקה	זרוע יניקה	העבודה משתנה מחלק לחלק
מחלקת ייצור עם עמדות קבועות	שולחן שואב או מערכת משולבת	עדיף פתרון קבוע, יציב ופחות תלוי במפעיל

מה מתאים למסגרייה?

במסגרייה שבה מבצעים ריתוך, השחזה וחיתוך של חלקים משתנים, לרוב אין פתרון אחד שמתאים לכל העמדות. לעמדות ריתוך קבועות עם חלקים קטנים ובינוניים, שולחן ריתוך שואב יכול להיות פתרון נכון. לעמדות שבהן עובדים על חלקים גדולים, שערים, מסגרות או קונסטרוקציות, זרוע יניקה תיתן כיסוי גמיש יותר.

אם באותה עמדה מבצעים גם ריתוך וגם השחזה, כדאי לשקול שילוב של שולחן שאיבה עם זרוע יניקה. כך ניתן לטפל גם באבק שיורד אל משטח העבודה וגם בעשן שעולה מאזור הריתוך.

מה מתאים למפעל ייצור?

במפעל ייצור הבחירה תלויה באופי הקו. בעמדות סדרתיות שבהן החלקים חוזרים על עצמם, שולחן ריתוך שואב מאפשר פתרון יציב, קבוע ונוח לתחזוקה. בעמדות תחזוקה, עבודות משתנות או חלקים גדולים, זרוע יניקה תהיה בדרך כלל שימושית יותר.

במפעלים עם כמה עמדות עבודה, אפשר לתכנן מערכת מרכזית הכוללת שילוב של זרועות יניקה, שולחנות שאיבה, מפוחים, מסננים ותעלות. במקרה כזה, הבחירה אינה רק בין זרוע לשולחן, אלא בין תצורת יניקה מקומית שמתאימה לכל עמדה בנפרד.

לסיכום, איך לבחור נכון?

בחרו זרוע יניקה כאשר מקור הפליטה משתנה, העבודה אינה מוגבלת למשטח שולחן, החלקים גדולים או נדרשת גמישות גבוהה סביב נקודת העבודה.

בחרו שולחן ריתוך שואב כאשר העבודה מתבצעת על משטח קבוע, נוצרים אבק וחלקיקים באזור השולחן, ויש צורך בעמדת עבודה מסודרת עם יניקה וסינון מובנים.

בחרו שילוב של שולחן וזרוע כאשר באותה עמדה נוצרים גם עשן ריתוך וגם אבק השחזה, או כאשר מקור הפליטה משתנה בגובה ובכיוון.

AirControl i מספקת פתרונות יניקה וסינון לעמדות ריתוך, השחזה, ליטוש וחיתוך, כולל זרועות יניקה, שולחנות ריתוך שואבים, מערכות סינון, מפוחים ופתרונות בהתאמה לפי תנאי העבודה באתר.

שם מלא:

טלפון:

דוא"ל:

נושא הפנייה: נושא הפנייהייעוץמערכת נידוףבעיית ריחנושא אחר

ההודעה שלך:

Privecy

אני מאשר/ת את מדיניות הפרטיות.

צרו איתנו קשר

שאלות נפוצות

האם שולחן ריתוך שואב מחליף זרוע יניקה?

לא תמיד. שולחן ריתוך שואב מתאים כאשר העבודה מתבצעת על גבי משטח העבודה והמזהמים נוצרים קרוב אליו. זרוע יניקה מתאימה יותר כאשר מקור הפליטה משתנה, נמצא בגובה או בצד, או כאשר עובדים על חלקים גדולים שלא מונחים על שולחן.

מה עדיף לעשן ריתוך?

לעשן ריתוך נקודתי, במיוחד כאשר נקודת הריתוך משתנה, זרוע יניקה יכולה להיות פתרון יעיל. כאשר הריתוך מתבצע בעמדה קבועה על שולחן, ניתן להשתמש בשולחן ריתוך שואב, ולעיתים לשלב זרוע יניקה להשלמת הכיסוי.

מה עדיף להשחזה וליטוש?

להשחזה וליטוש שולחן שאיבה מתאים מאוד, משום שחלק גדול מהאבק והחלקיקים נוצר סמוך למשטח העבודה ונע כלפי מטה. במקרים שבהם האבק מתפזר לצדדים או שהחלק גדול במיוחד, אפשר לשלב גם זרוע יניקה.

האם אפשר לחבר כמה זרועות ושולחנות לאותה מערכת?

כן. במערכות תעשייתיות ניתן לתכנן מערכת יניקה מרכזית שמחוברת לכמה עמדות, כולל זרועות יניקה ושולחנות שאיבה. התכנון צריך להתחשב בספיקה הכוללת, הפסדי לחץ, מספר עמדות פעילות בו־זמנית, סוג המסננים והמפוח המתאים.

איך יודעים איזו ספיקה נדרשת?

הספיקה תלויה בגודל פתחי היניקה, מספר נקודות העבודה, סוג התהליך, סוג המזהם, מרחק הלכידה והתנגדות המערכת. בעמדות ריתוך והשחזה לא כדאי לבחור לפי “תחושת עוצמה”, אלא לפי נתוני מערכת: שטח יניקה, תעלות, מסננים, מפוח ותנאי העבודה בפועל.
